VON ARX DTF35SH Spårfräs

Von Arx DTF35SH är en kraftfull betongshaver som klarar både djup avverkning och precis spårfräsning i betong, asfalt och andra hårda ytor. Med en arbetsbredd på upp till 406 mm och fräsdjup på 25 mm är DTF35SH särskilt lämpad för stora projekt där hög kapacitet och noggrannhet krävs.

Betongshaver för djup avverkning och spårfräsning

Von Arx DTF35SH är en kraftfull och mångsidig betongshaver utvecklad för djup avverkning, spårfräsning och rutfräsning i hårda material som betong och asfalt. Den kan fräsa ner till ett djup på 25 mm och har en maximal arbetsbredd på 406 mm, vilket gör den lämplig för både ren avverkning och precisionsarbete inför bilning, slipning eller applicering av nya beläggningar.

En betongshaver, ibland kallad spårfräs, är en maskin som avverkar ytskikt eller skapar spår och mönster i betongytor. DTF35SH gör det möjligt att skapa jämna spår för exempelvis ledstråk eller halkskydd, men fungerar också utmärkt för att avlägsna tjocka beläggningar och förbereda underlag för vidare bearbetning.

Kraftfull motor och flexibel verktygsuppsättning

DTF35SH finns i två motoralternativ: 15 kW och 22 kW. Den kraftigare modellen på 22 kW klarar att arbeta med full uppsättning klingor – upp till 98 stycken – och kommer då ner på fullt djup utan att tappa i prestanda. På 15 kW-versionen kan du arbeta med upp till 53 klingor med ett avstånd på 5 mm mellan dem. Båda modellerna erbjuder flexibilitet genom olika klingor och distansringar, anpassade för betong av varierande hårdhet.

För enklare hantering och snabbare klingbyten kan 22 kW-modellen utrustas med en verktygscylinder, vilket underlättar klingbyten. Vid glest klingmontage direkt på drivaxeln kan du utnyttja hela arbetsbredden på 406 mm, medan verktygscylindern ger en maxbredd på 350 mm.

Stabil gång och exakt kontroll

DTF35SH är utrustad med hydrostatisk drivning och steglös hastighetsreglering, vilket ger en stabil och exakt fräsning även vid maximalt djup. Kombinationen av maskinens vikt och den kraftiga motorn gör att ytan blir jämn och fri från vågbildning. Den påbyggda styr­enheten med länkhjul kopplas enkelt in via pedal, vilket gör maskinen lättmanövrerad även i trånga utrymmen.

Effektiv dammhantering med Von Arx T10

För att säkerställa en bra arbetsmiljö rekommenderas att Von Arx DTF35SH körs med vattenkylning, men torrsågning är också möjlig om betongshavern kopplas ihop med en kraftig stoftavskiljare. Von Arx T10 är framtagen speciellt för DTF35SH och det höga luftflödet på 900 m³/h bidrar både till effektiv uppsamling av löst material och rening från de finare partiklarna samt kyler klingorna på betongshavern.

Anpassningsbara tillbehör och utrustning

DTF35SH kan utrustas med olika klingor beroende på underlagets hårdhet: Normal, Hård eller Superhård. Det finns även flera distanssatser och bussningar som gör det möjligt att anpassa spårbredd och avstånd efter behov. Tillbehör som viktsatser, lyfthandtag, laser och riktpinne samt hjulskrapor finns också som alternativ för att ytterligare underlätta användning och transport. Maskinen levereras med Kamlock-anslutning för dammsugare och har dessutom en kylvattenanslutning som kan användas vid behov.

Fördelar med DTF35SH

  • Kraftfull betongshaver med upp till 25 mm fräsdjup, för effektiv avverkning i betong, asfalt och andra material.

  • Arbetsbredd upp till 406 mm, anpassad för både spårfräsning och djup avverkning.

  • Två motoralternativ: 15 kW eller 22 kW, beroende på kapacitetsbehov och tillgänglig strömförsörjning.

  • Verktygscylinder på 22 kW-modellen ger snabbare och enklare klingbyten.

  • Hydrostatisk drivning med steglös hastighetsreglering säkerställer konstant fräsdjup och jämn yta utan vågbildning.

  • Påbyggd styr­enhet med länkhjul, som kopplas in via pedal för smidig manövrering även i trånga utrymmen.

  • Kompatibel med Von Arx T10 stoftavskiljare, som ger effektiv dammhantering och kylning vid torrfräsning.

  • Olika klingor och distanser för att anpassa fräsningen till olika hårdheter och spårbredder.

  • Kylvattenanslutning och Kamlock-anslutning för dammsugare, för flexibel kylning och dammhantering.

  • Robust konstruktion med flera tillbehörsalternativ, inklusive viktsats, lyfthandtag, hjulskrapor och lasersikte.

Von Arx DTF35SH-15 kW
Von Arx DTF35SH-22kW Von Arx DTF35SH-22kW
Klinga för direktmontage på axel Klinga för direktmontage på axel
Klinga för montage på verktygscylinder (DTF35SH-22kW) Klinga för montage på verktygscylinder (DTF35SH-22kW)
Verktygscylinder med tätt montage av klingor (DTF35SH-22kW) Verktygscylinder med tätt montage av klingor (DTF35SH-22kW)
Extra vikter finns som tillval Extra vikter finns som tillval
Riktpinne finns som tillval Riktpinne finns som tillval
Adapter, camlock 4" till 3" finns som tillval Adapter, camlock 4" till 3" finns som tillval
Hjulskydd finns som tillval Hjulskydd finns som tillval
Lyfthandtag finns som tillval Lyfthandtag finns som tillval
Laserpekare finns som tillval Laserpekare finns som tillval

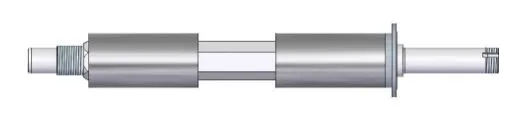

Distansbussning finns som tillval Distansbussning finns som tillval

VIDEO 1 - VON ARX DTF35SH MED C5 BIG BAG FÖRAVSKILJARE OCH T10 STOFTAVSKILJARE

Fakta DTF35SH

MODELLDTF35SH-15kWDTF35SH-22kW
Motor3-fas, 400V3-fas, 400V
Motorns nettoeffekt (kW)1522
Strömförbrukning, max (A)3263
Dimension, LxBxH (mm)1380x680x11301380x710x1130
Arbetsvikt (kg)300410
Rotationshastighet verktyg (rpm)23602550
Avstånd till vägg (mm)107107
Arbetsbredd fullt klingmontage, max (mm)350350
Arbetsbredd glest klingmontage, max (mm)406406
Antal klingor, max 9898
Antal klingor vid fullt fräsdjup, max5398
Avstånd mellan klingor vid fullt fräsdjup (mm)52
Klingdiameter (mm)230230
KlingmontageDirekt på axelVerktygscylinder eller direkt på axel
Fräsdjup, max (mm)25*25*
Kapacitet, max (m²/h)2060
Dammsugaranslutning Ø (mm)102 (Kamlock/Camlock)102 (Kamlock/Camlock)

* Gäller för nya klingor
